Pour les installations existantes

De la photo au schéma unifilaire modifiable

Q: Puis-je continuer à modifier le schéma importé ?

Oui. Le résultat est un projet 1filaire ordinaire, avec de véritables composants : vous déplacez des symboles, ajoutez des circuits, adaptez les caractéristiques et imprimez comme pour n'importe quel autre projet.

Tout logiciel de dessin sait dessiner un nouveau schéma unifilaire. La vraie question, c'est ce qui se passe quand le schéma existe déjà — sur papier dans la farde près du tableau, ou en PDF sans dossier source. Dans 1filaire, vous importez un scan ou une photo, et quelques minutes plus tard vous continuez à dessiner dans un schéma modifiable.

Essayez sur votre propre schéma Voir le résultat

Ce que l'importation fait pour vous

Redessiner devient importer

5 à 10 min et un e-mail dès que votre schéma est prêt

PDF ou photo scan, export ou photo du schéma papier

Plusieurs pages y compris les connexions entre les pages

Avant et après

Le même tableau, deux fois

À gauche, le schéma tel que vous le trouvez chez le client : un plan sorti de la farde près du tableau, photographié au smartphone. À droite, le même schéma dans 1filaire quelques minutes plus tard — pas sous forme d'image, mais en véritables composants. Chaque circuit, chaque disjoncteur et chaque symbole y est un élément que vous pouvez sélectionner, déplacer, compléter et imprimer.

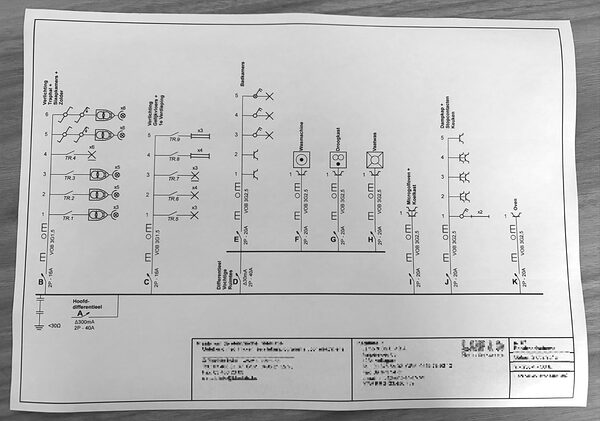

Photo d'un schéma unifilaire papier posé sur une table, avec le différentiel général, les circuits et le cartouche en bas. — Avant : une photo du schéma papier

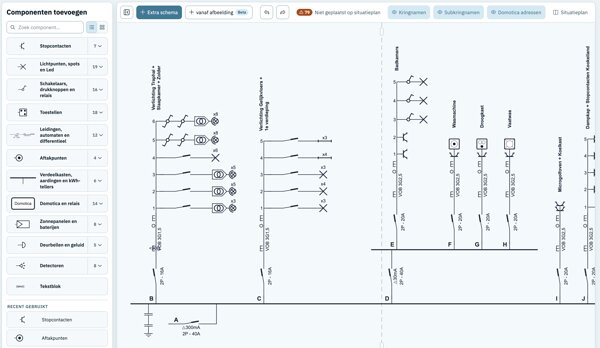

Le même schéma unifilaire ouvert dans l'éditeur 1filaire, avec la bibliothèque de symboles à gauche et tous les circuits en composants modifiables. — Après : le schéma modifiable dans 1filaire

Cliquez sur une image pour l'agrandir.

La différence

C'est la feuille blanche, le problème

Pour une nouvelle installation, tout le monde part d'une feuille blanche, et c'est très bien ainsi. Pour une installation existante, vous partez d'une feuille blanche et d'un schéma qui existe déjà. Ce schéma se trouve sur papier dans la farde près du tableau, ou dans un PDF que vous pouvez ouvrir mais pas modifier. La seule chose que vous puissiez en faire, c'est le regarder pendant que vous le ré-encodez.

Ce ré-encodage, c'est le travail en face duquel il y a rarement une facture. Et c'est précisément pour cela qu'une modification d'une demi-heure devient une demi-journée.

Rénovation et extension

L'installation existe, le schéma aussi — sur papier, dans la farde près du tableau. Vous venez ajouter trois circuits, mais vous commencez par redessiner tout le tableau existant.

Contrôle et infractions

Un rapport de contrôle demande un schéma adapté. Reconstruire l'ancien schéma pour y ajouter un seul différentiel, c'est du travail qui ne figurait pas dans votre offre.

Reprendre un dossier

Vous reprenez une installation d'un confrère ou d'un ancien propriétaire. Ce que vous recevez, c'est un plan papier ou un PDF sans dossier source — rien que vous puissiez ouvrir et modifier.

Numériser des archives

Les services techniques, les écoles et les syndics ont des armoires remplies de tableaux sur papier. Un schéma à la fois, l'importation rend le dossier modifiable sans commande de dessin.

Comment ça marche

Quatre étapes, et vous continuez à dessiner

Vous importez le scan ou la photo

Un PDF, PNG, JPEG ou WebP jusqu'à 25 Mo. Ce peut être un export d'un autre logiciel de dessin, un scan du dossier papier, ou simplement une photo prise avec votre GSM devant le tableau. Si le schéma s'étend sur plusieurs pages, rassemblez-les dans un seul PDF.

1filaire lit le schéma

Les pages sont normalisées et les lignes détectées. 1filaire reconnaît ensuite les circuits et les symboles, vérifie les connexions entre les pages, puis construit à partir de là un schéma modifiable. Vous suivez ces étapes en direct à l'écran, mais vous ne devez pas rester à attendre.

Vous recevez un e-mail dès que c'est prêt

Le traitement devrait prendre 5 à 10 minutes. Fermez tranquillement l'onglet : dès que votre projet est prêt, vous recevez un message contenant le lien. Entre-temps, vous travaillez à autre chose.

1filaire vous montre où il a hésité

Dans l'éditeur apparaît le bouton Vérifier l'importation. Vous y trouvez les symboles et les connexions sur lesquels la reconnaissance était incertaine, chacun avec un renvoi à la page source. Vous les confirmez ou les corrigez, et ensuite c'est un projet 1filaire ordinaire : compléter, renommer, ajouter le plan de situation, imprimer.

Deux entrées

Un nouveau projet, ou un tableau de plus

Dans la liste de projets

Importer un schéma existant

Dans votre liste de projets, à côté de + Nouveau projet, se trouve le bouton Importer un schéma existant. Vous choisissez un PDF ou une photo et lancez l'importation. 1filaire en fait un nouveau projet modifiable.

Quand : pour une installation qui n'est pas encore dans 1filaire.

Dans l'éditeur de schéma

Un schéma supplémentaire dans un projet existant

Ouvrez un projet, allez dans l'éditeur de schéma et cliquez dans la barre d'onglets sur + depuis une image, à côté de Schéma supplémentaire. Le schéma scanné s'ajoute comme schéma complémentaire.

Quand : pour un deuxième tableau ou une annexe dans un dossier que vous avez déjà.

Honnêtement

Ce que l'importation fait et ne fait pas

L'importation est une conversion faite au mieux : 1filaire lit votre schéma aussi précisément que possible, mais tous les symboles et toutes les connexions n'en sortent pas avec la même certitude. C'est pourquoi 1filaire retient lui-même les endroits où il hésite et vous les soumet ensuite. Nous préférons vous dire d'avance où se situe la limite plutôt que vous la laissiez découvrir sur un schéma qui doit partir chez le client.

Ce à quoi vous pouvez vous attendre

Un schéma modifiable avec de véritables composants, pas une image collée.
Circuits, disjoncteurs, différentiels et symboles comme éléments que vous pouvez sélectionner et adapter.
Des schémas sur plusieurs pages, avec les connexions entre ces pages.
1filaire qui indique lui-même où il a hésité, avec un renvoi à la page source.
Un projet 1filaire ordinaire ensuite : continuer à dessiner, ajouter le plan de situation, imprimer.

Ce que vous devez faire vous-même

Vérifier le résultat. L'importation reprend le travail de dessin, pas l'appréciation.
Tenir compte de la qualité de l'original : une photo floue ou une écriture manuscrite négligée donne un résultat plus faible.
Confronter le schéma à l'installation telle qu'elle est réellement exécutée.
Construire le plan de situation séparément — il s'agit ici du schéma unifilaire, un plan au sol s'importe par une autre voie.

Votre responsabilité reste votre responsabilité. Le choix des protections, des sections et la conformité du schéma à l'installation réelle restent de la responsabilité de l'installateur et découlent du RGIE.

Pratique

Comment tirer le meilleur d'un scan

De préférence un scan ou un PDF

Si vous avez le choix entre un scan et une photo, prenez le scan. Un export PDF d'un autre logiciel fonctionne encore mieux.

Toute la feuille dans le cadre

Y compris les cadres à gauche et à droite et le cartouche en bas. Ce qui sort du cadre ne peut pas être converti.

Bien perpendiculaire

Photographiez à la verticale de la feuille et attention à votre propre ombre ou à celle de la lampe au-dessus du tableau.

Toutes les pages ensemble

Un seul PDF contenant toutes les pages permet à 1filaire d'établir les connexions entre les pages.

Relisez-le vous-même

Si vous ne parvenez pas à lire vous-même les numéros de circuit sur votre photo, 1filaire n'y arrivera pas non plus. Refaites-en une.

Commencez par un schéma que vous connaissez

Testez l'importation d'abord sur une installation dont vous connaissez le schéma par cœur. Vous verrez immédiatement ce qui passe et ce qui coince.

Faites l'essai

Essayez sur un schéma que vous avez déjà

Le meilleur test n'est pas un fichier d'exemple. Prenez un schéma de votre propre farde, d'une installation que vous avez réalisée vous-même. Vous verrez immédiatement ce que l'importation réussit et où elle hésite.

Ensuite, c'est un projet 1filaire ordinaire. Vous adaptez ce qui doit changer, ajoutez les nouveaux circuits et imprimez. Le schéma papier de la farde, vous ne devrez plus jamais le redessiner.

1. Créez un compte gratuit Dessiner dans 1filaire se fait sans installation, directement dans le navigateur, sur Windows, Mac ou tablette. Vos projets sont conservés en ligne.
2. Importez un schéma que vous avez déjà Un scan, une photo ou un PDF. Quelques minutes plus tard, il figure comme projet modifiable dans votre liste de projets.

Créer un compte gratuit D'abord simplement dessiner

Dessiner et importer ne coûte rien. Vous ne payez que lorsque vous voulez imprimer un projet sans limitation.

Questions fréquentes

Questions sur l'importation d'un schéma unifilaire

Quels fichiers puis-je importer ?

Un PDF, PNG, JPEG ou WebP de 25 Mo maximum. Un export PDF d'un autre logiciel de dessin, un scan du dossier papier ou une photo prise avec le smartphone : les trois fonctionnent.

Combien de temps dure la conversion d'un schéma unifilaire ?

Généralement 5 à 10 minutes. Vous ne devez pas attendre devant l'écran : vous recevez un e-mail dès que le schéma est prêt, avec le lien vers le projet.

Cela fonctionne-t-il avec un schéma de plusieurs pages ?

Oui. Rassemblez toutes les pages dans un seul PDF. 1filaire traite les pages ensemble, puis vérifie les connexions entre les pages, afin qu'un circuit qui part sur une page et se poursuit sur une autre reste un seul ensemble.

Tous les symboles sont-ils reconnus correctement ?

Pas toujours, et nous préférons le dire d'avance. L'importation est une conversion faite au mieux. 1filaire retient les endroits où la reconnaissance hésite et vous soumet ensuite ces symboles et connexions dans une courte liste de vérification. Vérifiez donc toujours le résultat avant de vous y fier.

Puis-je continuer à modifier le schéma importé ?

Oui. Le résultat est un projet 1filaire ordinaire avec de véritables composants. Vous déplacez des symboles, ajoutez des circuits, adaptez les caractéristiques, nommez vos circuits et imprimez comme pour n'importe quel autre projet.

Et un schéma dessiné à la main ou ancien ?

Essayez-le certainement — c'est précisément le type de schéma auquel l'importation est destinée. Plus l'original est lisible, plus le résultat est solide. Si vous ne parvenez pas à lire vous-même les numéros de circuit sur votre photo, cela ne passera pas automatiquement non plus.

Dois-je installer quelque chose ?

Non. 1filaire fonctionne directement dans le navigateur, sur Windows, Mac et tablette. Vos projets sont conservés en ligne, vous pouvez donc les ouvrir sur n'importe quel appareil — y compris sur chantier.

Combien coûte l'importation d'un schéma ?

Importer et dessiner ne coûte rien. Vous ne payez que lorsque vous voulez imprimer un projet sans limitation, par projet ou avec un abonnement. Vous trouverez les tarifs sur la page d'accueil.

J'ai encore le fichier d'origine. Le scan est-il alors la meilleure voie ?

Non. Si vous disposez encore du fichier source, préférez une importation directe : elle reprend le schéma depuis le fichier lui-même et n'a rien à reconnaître. Pour un export .trik de Trikker, 1filaire dispose d'une importation distincte. Le scan est destiné aux schémas dont il ne reste que du papier ou un PDF.
