Liste des symboles

Symboles du schéma unifilaire

Tous les symboles que vous pouvez placer sur un schéma unifilaire dans 1filaire, avec leur nom, les autres noms sous lesquels ils sont connus et leurs variantes. Cherchez avec les mots du terrain : prise, tableau électrique, télérupteur ou différentiel mènent tous au bon symbole.

69 symboles 144 variantes 10 catégories

Prises et données 2

Prise de courant

Aussi appelé prise, prise électrique, prise murale, prise avec terre

Le symbole standard d'une prise avec terre et sécurité enfant. Le nombre de prises, la terre, la sécurité enfant et l'étanchéité se règlent par prise.

Voir 10 variantesMasquer les variantes
  • Symbole Prise avec terre dans un schéma unifilaire Prise avec terre
  • Symbole Prise double dans un schéma unifilaire Prise double 2 prises, duo
  • Symbole Prise triple dans un schéma unifilaire Prise triple 3 prises
  • Symbole Prise sans terre dans un schéma unifilaire Prise sans terre sans conducteur de protection
  • Symbole Prise sans sécurité enfant dans un schéma unifilaire Prise sans sécurité enfant sans obturateurs, sans protection enfant
  • Symbole Prise étanche dans un schéma unifilaire Prise étanche IP44, IP55, prise extérieure, salle de bain, étanche aux projections
  • Symbole Prise triphasée dans un schéma unifilaire Prise triphasée 400V, prise 5 pôles, force motrice, perilex
  • Symbole Prise avec transformateur incorporé dans un schéma unifilaire Prise avec transformateur incorporé prise rasoir, transformateur de séparation

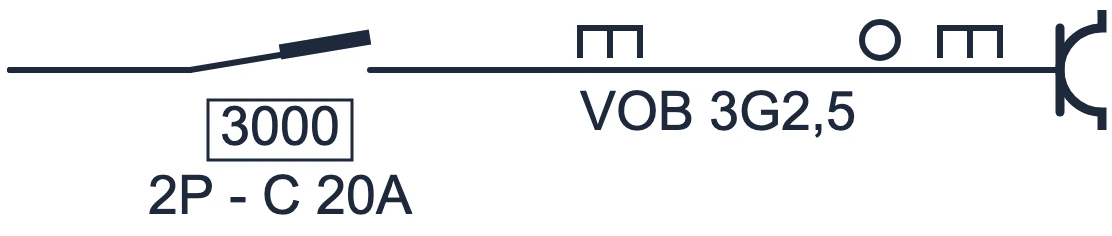

  • Symbole Prise avec disjoncteur et câble VOB dans un schéma unifilaire Prise avec disjoncteur et câble VOB circuit de prises

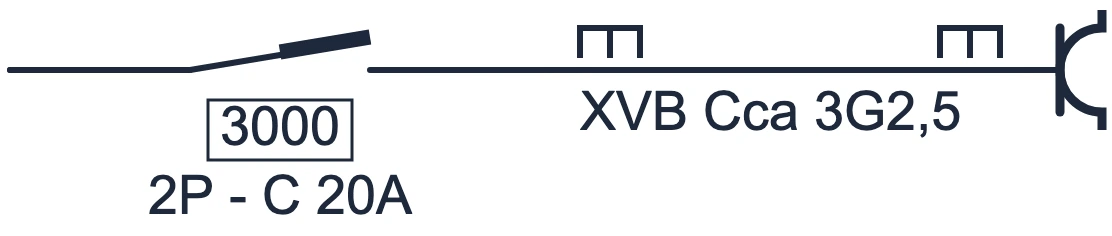

  • Symbole Prise avec disjoncteur et câble XVB dans un schéma unifilaire Prise avec disjoncteur et câble XVB

Prise de données

Aussi appelé RJ45, UTP, prise réseau, prise internet, prise ethernet, data

Un point de raccordement pour un câble réseau (RJ45). Pratique pour reprendre aussi les prises réseau sur le plan de situation.

Éclairage 5

Point lumineux

Aussi appelé point d'éclairage, lampe, luminaire, plafonnier, lustre, éclairage

La croix dans un cercle : le symbole de base de tout point d'éclairage fixe. Une applique murale ou un luminaire étanche est un réglage du même symbole.

Voir 3 variantesMasquer les variantes
  • Symbole Point lumineux dans un schéma unifilaire Point lumineux
  • Symbole Applique murale dans un schéma unifilaire Applique murale applique, éclairage mural, point lumineux mural
  • Symbole Point lumineux étanche dans un schéma unifilaire Point lumineux étanche éclairage extérieur, salle de bain, IP44

Éclairage de secours

Aussi appelé bloc de secours, BAES, éclairage de sécurité, sortie de secours, éclairage d'évacuation

Un point lumineux qui reste allumé en cas de coupure de courant. Vous choisissez entre l'éclairage de secours centralisé (alimenté par une batterie centrale) et décentralisé (avec batterie dans le luminaire).

Voir 2 variantesMasquer les variantes
  • Symbole Éclairage de secours décentralisé dans un schéma unifilaire Éclairage de secours décentralisé bloc autonome, batterie intégrée
  • Symbole Éclairage de secours centralisé dans un schéma unifilaire Éclairage de secours centralisé batterie centrale

Spot

Aussi appelé spot encastré, downlight, spot halogène, spot en saillie

Le symbole d'un spot ou d'un spot encastré. Si le spot fonctionne en très basse tension, vous dessinez le transformateur devant.

Voir 2 variantesMasquer les variantes
  • Symbole Spot dans un schéma unifilaire Spot
  • Symbole Spot avec transformateur dans un schéma unifilaire Spot avec transformateur spot 12V, très basse tension, halogène

Éclairage fluorescent

Aussi appelé tube TL, tube fluorescent, néon, réglette, luminaire TL, TL

Le symbole d'un luminaire à tube fluorescent (TL). Il convient aussi pour une réglette LED qui remplace un luminaire TL.

LED

Aussi appelé lampe LED, éclairage LED, luminaire LED, spot LED

Le symbole de l'éclairage LED, en luminaire ou en ruban. Un éclairage LED avec driver ou transformateur séparé se dessine avec cette alimentation devant.

Voir 4 variantesMasquer les variantes
  • Symbole LED dans un schéma unifilaire LED
  • Symbole Ruban LED dans un schéma unifilaire Ruban LED bande LED, strip LED
  • Symbole LED avec transformateur dans un schéma unifilaire LED avec transformateur
  • Symbole LED avec convertisseur (driver) dans un schéma unifilaire LED avec convertisseur (driver) driver LED, alimentation LED

Interrupteurs, boutons-poussoirs et relais 11

Interrupteur unipolaire

Aussi appelé interrupteur, interrupteur simple, simple allumage, interrupteur d'éclairage

L'interrupteur d'éclairage ordinaire. Le nombre de pôles, une lampe témoin, une tirette ou une ouverture temporisée sont des réglages du même symbole.

Voir 11 variantesMasquer les variantes
  • Symbole Interrupteur unipolaire dans un schéma unifilaire Interrupteur unipolaire
  • Symbole Interrupteur bipolaire dans un schéma unifilaire Interrupteur bipolaire 2 pôles
  • Symbole Interrupteur tripolaire dans un schéma unifilaire Interrupteur tripolaire 3 pôles
  • Symbole Interrupteur avec lampe témoin dans un schéma unifilaire Interrupteur avec lampe témoin voyant, interrupteur lumineux
  • Symbole Interrupteur avec lampe de signalisation dans un schéma unifilaire Interrupteur avec lampe de signalisation voyant de signalisation
  • Symbole Interrupteur étanche dans un schéma unifilaire Interrupteur étanche interrupteur extérieur, IP44
  • Symbole Interrupteur à tirette dans un schéma unifilaire Interrupteur à tirette tirette, cordon
  • Symbole Interrupteur à ouverture temporisée dans un schéma unifilaire Interrupteur à ouverture temporisée temporisation, retardé
  • Symbole Interrupteur + point lumineux dans un schéma unifilaire Interrupteur + point lumineux circuit d'éclairage, simple allumage
  • Symbole Interrupteur bipolaire + point lumineux dans un schéma unifilaire Interrupteur bipolaire + point lumineux
  • Symbole Interrupteur + spot dans un schéma unifilaire Interrupteur + spot

Interrupteur va-et-vient

Aussi appelé va-et-vient, commande à deux endroits, montage va-et-vient

Avec deux interrupteurs va-et-vient, vous commandez un point lumineux depuis deux endroits, par exemple en bas et en haut d'un escalier.

Voir 3 variantesMasquer les variantes
  • Symbole Interrupteur va-et-vient dans un schéma unifilaire Interrupteur va-et-vient
  • Symbole Va-et-vient avec point lumineux dans un schéma unifilaire Va-et-vient avec point lumineux 2x interrupteur + lumière, deux interrupteurs
  • Symbole Va-et-vient avec spot dans un schéma unifilaire Va-et-vient avec spot

Permutateur

Aussi appelé interrupteur permutateur, inverseur, commande à trois endroits

Placé entre deux interrupteurs va-et-vient, un permutateur permet de commander un point lumineux depuis trois endroits ou plus.

Voir 3 variantesMasquer les variantes
  • Symbole Permutateur dans un schéma unifilaire Permutateur
  • Symbole Permutateur avec point lumineux dans un schéma unifilaire Permutateur avec point lumineux 3x interrupteur + lumière, trois interrupteurs
  • Symbole Permutateur avec spot dans un schéma unifilaire Permutateur avec spot

Double allumage

Aussi appelé interrupteur double allumage, interrupteur série, double interrupteur

Un interrupteur qui envoie le courant vers l'une ou l'autre sortie, par exemple pour commander deux points lumineux séparément.

Voir 2 variantesMasquer les variantes
  • Symbole Double allumage dans un schéma unifilaire Double allumage
  • Symbole Double allumage avec deux dérivations dans un schéma unifilaire Double allumage avec deux dérivations

Variateur

Aussi appelé variateur de lumière, variateur rotatif, variateur LED, gradateur, dimmer

Un variateur règle l'intensité lumineuse. Vous le dessinez comme un interrupteur avec fonction variateur, ou comme un télévariateur commandé par boutons-poussoirs.

Voir 4 variantesMasquer les variantes
  • Symbole Variateur (interrupteur) dans un schéma unifilaire Variateur (interrupteur)
  • Symbole Télévariateur (relais) dans un schéma unifilaire Télévariateur (relais) télévariateur, variateur modulaire, variateur universel
  • Symbole Bouton-poussoir avec variateur dans un schéma unifilaire Bouton-poussoir avec variateur
  • Symbole Bouton-poussoir + variateur + point lumineux dans un schéma unifilaire Bouton-poussoir + variateur + point lumineux

Interrupteur pour volets

Aussi appelé volet roulant, commande de volet, store, screen, protection solaire

Un interrupteur ou bouton-poussoir avec commande montée et descente pour un volet roulant, un screen ou une tente solaire.

Voir 2 variantesMasquer les variantes
  • Symbole Interrupteur pour volets dans un schéma unifilaire Interrupteur pour volets
  • Symbole Bouton-poussoir pour volets dans un schéma unifilaire Bouton-poussoir pour volets

Bouton-poussoir

Aussi appelé poussoir, bouton, bouton de sonnette

Un bouton-poussoir donne une brève impulsion, par exemple vers un télérupteur, une minuterie, un variateur ou une sonnette.

Voir 7 variantesMasquer les variantes
  • Symbole Bouton-poussoir dans un schéma unifilaire Bouton-poussoir
  • Symbole Bouton-poussoir avec lampe de signalisation dans un schéma unifilaire Bouton-poussoir avec lampe de signalisation bouton lumineux
  • Symbole Bouton-poussoir étanche dans un schéma unifilaire Bouton-poussoir étanche extérieur, IP44
  • Symbole Double bouton-poussoir dans un schéma unifilaire Double bouton-poussoir 2 boutons-poussoirs
  • Symbole Bouton-poussoir avec télérupteur dans un schéma unifilaire Bouton-poussoir avec télérupteur
  • Symbole Bouton-poussoir avec minuterie dans un schéma unifilaire Bouton-poussoir avec minuterie
  • Symbole Bouton-poussoir + télérupteur + point lumineux dans un schéma unifilaire Bouton-poussoir + télérupteur + point lumineux

Télérupteur

Aussi appelé interrupteur à impulsion, relais à impulsion, relais bistable

Un relais qui bascule à chaque impulsion d'un bouton-poussoir : une pression allume, une nouvelle pression éteint. Vous commandez ainsi un point lumineux depuis autant d'endroits que vous voulez.

Minuterie

Aussi appelé minuterie d'escalier, relais temporisé, timer, interrupteur horaire

Un relais qui coupe de lui-même après un temps réglé, typiquement pour l'éclairage d'une cage d'escalier ou d'un couloir.

Relais

Aussi appelé relais auxiliaire, relais de commande, contacteur, bobine de relais

Le symbole général d'un relais : un interrupteur commandé électriquement.

Voir 2 variantesMasquer les variantes
  • Symbole Relais dans un schéma unifilaire Relais
  • Symbole Contact dans un schéma unifilaire Contact contact de commande, contact à fermeture

Thermostat

Aussi appelé thermostat d'ambiance, régulateur de température

Un thermostat commande un appareil de chauffage ou de refroidissement en fonction de la température.

Tableaux et protections 9

Tableau de distribution

Aussi appelé tableau électrique, coffret, tableau divisionnaire, tableau principal, boîte à fusibles, coffret électrique

Le rail d'où partent les circuits d'un tableau. Un tableau divisionnaire se dessine comme un tableau de distribution derrière un disjoncteur.

Voir 3 variantesMasquer les variantes
  • Symbole Tableau de distribution dans un schéma unifilaire Tableau de distribution

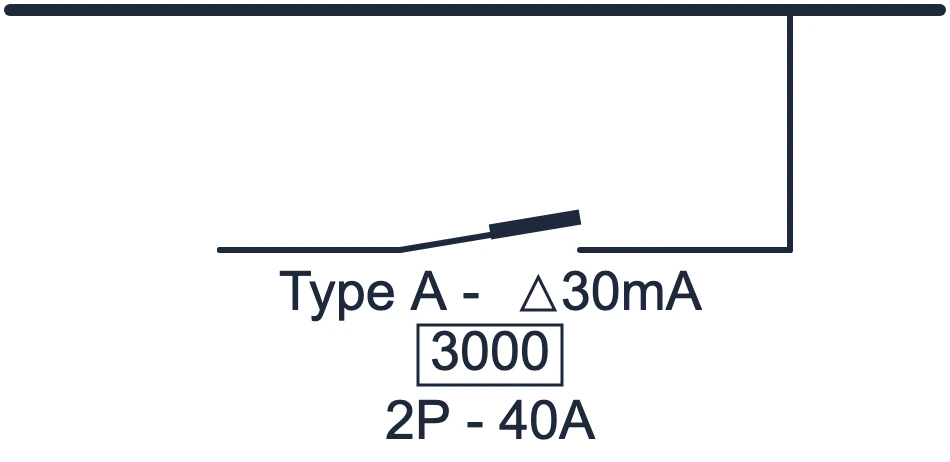

  • Symbole Disjoncteur avec tableau divisionnaire dans un schéma unifilaire Disjoncteur avec tableau divisionnaire sous-tableau, tableau secondaire
  • Symbole Pictogramme de tableau dans un schéma unifilaire Pictogramme de tableau pictogramme, tableau sur le plan

Disjoncteur

Aussi appelé disjoncteur modulaire, disjoncteur divisionnaire, fusible automatique, MCB, circuit

Le fusible automatique qui protège un circuit contre les surcharges et les courts-circuits. Le nombre de pôles, le calibre, la courbe et le pouvoir de coupure se complètent par disjoncteur.

Voir 5 variantesMasquer les variantes
  • Symbole Disjoncteur bipolaire dans un schéma unifilaire Disjoncteur bipolaire
  • Symbole Disjoncteur tétrapolaire dans un schéma unifilaire Disjoncteur tétrapolaire triphasé, 3P+N

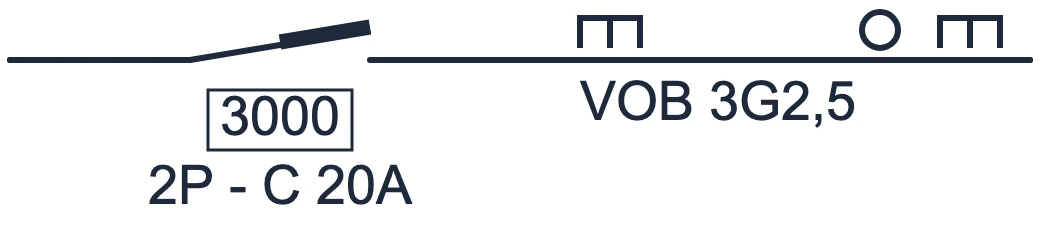

  • Symbole Disjoncteur avec câble VOB dans un schéma unifilaire Disjoncteur avec câble VOB circuit, nouveau circuit

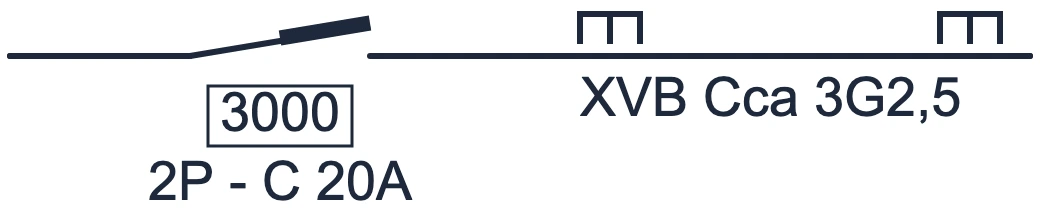

  • Symbole Disjoncteur avec câble XVB dans un schéma unifilaire Disjoncteur avec câble XVB
  • Symbole Disjoncteur sélectif dans un schéma unifilaire Disjoncteur sélectif disjoncteur principal, sélectif

Interrupteur différentiel

Aussi appelé différentiel, disjoncteur différentiel, dispositif différentiel, RCD, 30 mA, 300 mA

Protège contre les courants de fuite vers la terre. Le schéma indique le type (A ou B), la sensibilité (par exemple 30 mA ou 300 mA) et le nombre de pôles.

Voir 3 variantesMasquer les variantes

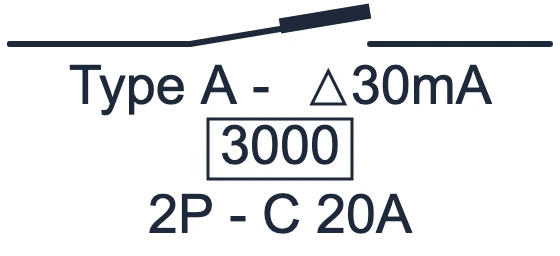

  • Symbole Interrupteur différentiel type A bipolaire dans un schéma unifilaire Interrupteur différentiel type A bipolaire type A

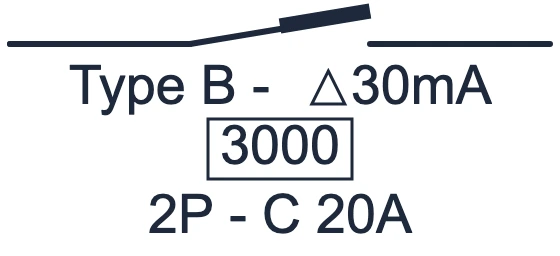

  • Symbole Interrupteur différentiel type B bipolaire dans un schéma unifilaire Interrupteur différentiel type B bipolaire type B, borne de recharge
  • Symbole Différentiel général 300 mA tétrapolaire dans un schéma unifilaire Différentiel général 300 mA tétrapolaire différentiel principal, 300mA

Fusible

Aussi appelé fusible à cartouche, cartouche, coupe-circuit, porte-fusible, fusible NH

Un fusible à fondre : une protection dont le fil fond en cas de surintensité. On le trouve notamment avant le compteur et dans les installations plus anciennes.

Parafoudre

Aussi appelé protection contre les surtensions, SPD, protection foudre, limiteur de surtension, surge protection

Protège l'installation contre les pics de tension, par exemple dus à la foudre tombée à proximité.

Compteur kWh

Aussi appelé compteur électrique, compteur d'énergie, compteur numérique, compteur intelligent, compteur, kWh-teller

Le compteur qui enregistre la consommation. Il se trouve généralement tout en haut du schéma unifilaire, entre le raccordement et la protection principale.

Mise à la terre

Aussi appelé terre, prise de terre, boucle de terre, piquet de terre, électrode de terre

Le symbole de la liaison à la terre de l'installation, comme une boucle de terre ou un piquet de terre.

Barrette de terre

Aussi appelé borne principale de terre, liaison équipotentielle, équipotentielle, barrette de mesure

La barrette où se rejoignent les conducteurs de protection et les liaisons équipotentielles.

Transformateur

Aussi appelé transfo, transformateur de sonnerie, transformateur de sécurité, transformateur de séparation

Convertit la tension du réseau en une autre tension, par exemple pour une sonnette ou un éclairage en très basse tension.

Voir 2 variantesMasquer les variantes
  • Symbole Transformateur dans un schéma unifilaire Transformateur
  • Symbole Transformateur avec sonnette dans un schéma unifilaire Transformateur avec sonnette transformateur de sonnerie

Câbles et dérivations 3

Câble

Aussi appelé canalisation, conducteur, fil, VOB, XVB, EXVB, XGB, section, type de câble

Le câble entre deux éléments, avec son type, le nombre de conducteurs, la section et le mode de pose. Pour un câble sous tube ou enterré, vous adaptez les réglages.

Voir 4 variantesMasquer les variantes
  • Symbole Câble VOB dans un schéma unifilaire Câble VOB VOB 2,5, fil VOB, fil d'installation
  • Symbole Câble XVB dans un schéma unifilaire Câble XVB XVB 3G2,5
  • Symbole Câble EXVB enterré dans un schéma unifilaire Câble EXVB enterré câble souterrain, câble enterré, EXVB
  • Symbole Câble sans données dans un schéma unifilaire Câble sans données câble vide, liaison

Boîte de dérivation

Aussi appelé point de dérivation, dérivation, boîte de jonction, embranchement

Le point où un câble se divise vers plusieurs éléments, comme dans une boîte de dérivation.

Voir 2 variantesMasquer les variantes
  • Symbole Boîte de dérivation dans un schéma unifilaire Boîte de dérivation
  • Symbole Boîte de dérivation avec deux dérivations dans un schéma unifilaire Boîte de dérivation avec deux dérivations

Point de connexion

Aussi appelé borne de connexion, bornier, domino, wago, borne, connexion

Un point de connexion dans un câble. Avec une borne, vous indiquez que la connexion est faite avec une borne de connexion.

Voir 2 variantesMasquer les variantes
  • Symbole Point de connexion dans un schéma unifilaire Point de connexion
  • Symbole Borne de connexion dans un schéma unifilaire Borne de connexion

Appareils 13

Appareil (général)

Aussi appelé appareil, récepteur, autre appareil, raccordement fixe

Le symbole général d'un appareil raccordé à demeure qui n'a pas de symbole propre. Vous écrivez le nom de l'appareil à côté.

Cuisinière / taque de cuisson

Aussi appelé cuisinière, taque, plaque de cuisson, taque à induction, induction, vitrocéramique

Le symbole d'une cuisinière électrique ou d'une taque de cuisson (à induction).

Four

Aussi appelé four encastrable, four combiné

Le symbole d'un four électrique. Le four vapeur a sa propre variante.

Voir 2 variantesMasquer les variantes
  • Symbole Four dans un schéma unifilaire Four
  • Symbole Four vapeur dans un schéma unifilaire Four vapeur cuiseur vapeur

Micro-ondes

Aussi appelé four à micro-ondes

Le symbole d'un four à micro-ondes.

Réfrigérateur

Aussi appelé frigo, frigidaire

Le symbole d'un réfrigérateur.

Congélateur

Aussi appelé surgélateur, congélateur coffre

Le symbole d'un congélateur.

Lave-vaisselle

Aussi appelé vaatwasser

Le symbole d'un lave-vaisselle.

Machine à laver

Aussi appelé lave-linge

Le symbole d'une machine à laver.

Sèche-linge

Aussi appelé séchoir, séchoir à linge

Le symbole d'un sèche-linge.

Ventilateur

Aussi appelé hotte, hotte aspirante, extracteur, ventilation, VMC

Le symbole d'un ventilateur, d'une hotte ou d'un groupe de ventilation.

Moteur

Aussi appelé moteur électrique, moteur de porte, porte de garage

Le symbole d'un moteur électrique, par exemple celui d'une porte de garage.

Pompe

Aussi appelé pompe à eau, pompe immergée, circulateur, pompe à eau de pluie, pompe de puits

Le symbole d'une pompe, comme une pompe à eau de pluie ou une pompe immergée.

Borne de recharge

Aussi appelé point de recharge, wallbox, chargeur VE, voiture électrique, recharge, VE, EV

Le symbole d'un point de recharge pour véhicule électrique. Vous pouvez dessiner la borne avec son propre symbole ou comme appareil.

Voir 2 variantesMasquer les variantes
  • Symbole Borne de recharge dans un schéma unifilaire Borne de recharge
  • Symbole Borne de recharge comme appareil dans un schéma unifilaire Borne de recharge comme appareil

Chauffage et refroidissement 7

Chauffage électrique

Aussi appelé radiateur, radiateur électrique, convecteur, appareil de chauffage, chauffage

Le symbole d'un appareil de chauffage électrique. Le chauffage à accumulation et l'appareil avec ventilateur sont des réglages du même symbole.

Voir 3 variantesMasquer les variantes
  • Symbole Chauffage électrique dans un schéma unifilaire Chauffage électrique
  • Symbole Chauffage à accumulation dans un schéma unifilaire Chauffage à accumulation accumulateur, radiateur à accumulation, tarif de nuit
  • Symbole Chauffage avec ventilateur dans un schéma unifilaire Chauffage avec ventilateur radiateur soufflant, convecteur soufflant

Chauffe-eau

Aussi appelé boiler, chauffe-eau électrique, ballon d'eau chaude, eau chaude

Le symbole d'un chauffe-eau électrique. Le chauffe-eau à accumulation est un réglage du même symbole.

Voir 2 variantesMasquer les variantes
  • Symbole Chauffe-eau dans un schéma unifilaire Chauffe-eau
  • Symbole Chauffe-eau à accumulation dans un schéma unifilaire Chauffe-eau à accumulation ballon à accumulation, tarif de nuit

Chaudière de chauffage central

Aussi appelé chaudière, chauffage central, chaudière au gaz, chaudière à condensation, chaudière au mazout, CV-ketel

Le symbole de la chaudière du chauffage central. La source d'énergie (électricité, gaz, combustible liquide ou solide) figure dans le symbole.

Voir 6 variantesMasquer les variantes
  • Symbole Chaudière de chauffage central dans un schéma unifilaire Chaudière de chauffage central
  • Symbole Chaudière au gaz (avec ventilateur) dans un schéma unifilaire Chaudière au gaz (avec ventilateur) chaudière à condensation
  • Symbole Chaudière au gaz (atmosphérique) dans un schéma unifilaire Chaudière au gaz (atmosphérique)
  • Symbole Chaudière à combustible liquide dans un schéma unifilaire Chaudière à combustible liquide mazout, fioul
  • Symbole Chaudière à combustible solide dans un schéma unifilaire Chaudière à combustible solide pellets, bois, chaudière à pellets
  • Symbole Chaudière électrique dans un schéma unifilaire Chaudière électrique

Pompe à chaleur

Aussi appelé PAC, pompe à chaleur air-eau, pompe à chaleur air-air, géothermie, heat pump

Le symbole d'une pompe à chaleur.

Climatisation

Aussi appelé climatiseur, airco, split, refroidissement, air conditionné

Le symbole d'un appareil de climatisation.

Cogénération

Aussi appelé WKK, micro-cogénération, production combinée chaleur-électricité

Le symbole d'une installation qui produit à la fois de la chaleur et de l'électricité.

Échangeur de chaleur

Aussi appelé récupération de chaleur, échangeur thermique

Le symbole d'un échangeur de chaleur.

Panneaux solaires, batteries et secours 6

Panneau solaire

Aussi appelé panneaux solaires, panneaux photovoltaïques, PV, installation photovoltaïque, photovoltaïque

Le symbole des panneaux solaires. La marque, le type, la puissance crête et la tension s'écrivent dans le champ de texte du symbole.

Voir 2 variantesMasquer les variantes
  • Symbole Panneau solaire dans un schéma unifilaire Panneau solaire
  • Symbole Convertisseur avec panneau solaire dans un schéma unifilaire Convertisseur avec panneau solaire onduleur photovoltaïque, onduleur PV

Batterie domestique

Aussi appelé batterie, stockage d'énergie, accumulateur, batterie de stockage

Le symbole d'une batterie ou batterie domestique, avec capacité et puissance dans le champ de texte.

Voir 3 variantesMasquer les variantes
  • Symbole Batterie dans un schéma unifilaire Batterie
  • Symbole Convertisseur avec batterie dans un schéma unifilaire Convertisseur avec batterie onduleur batterie

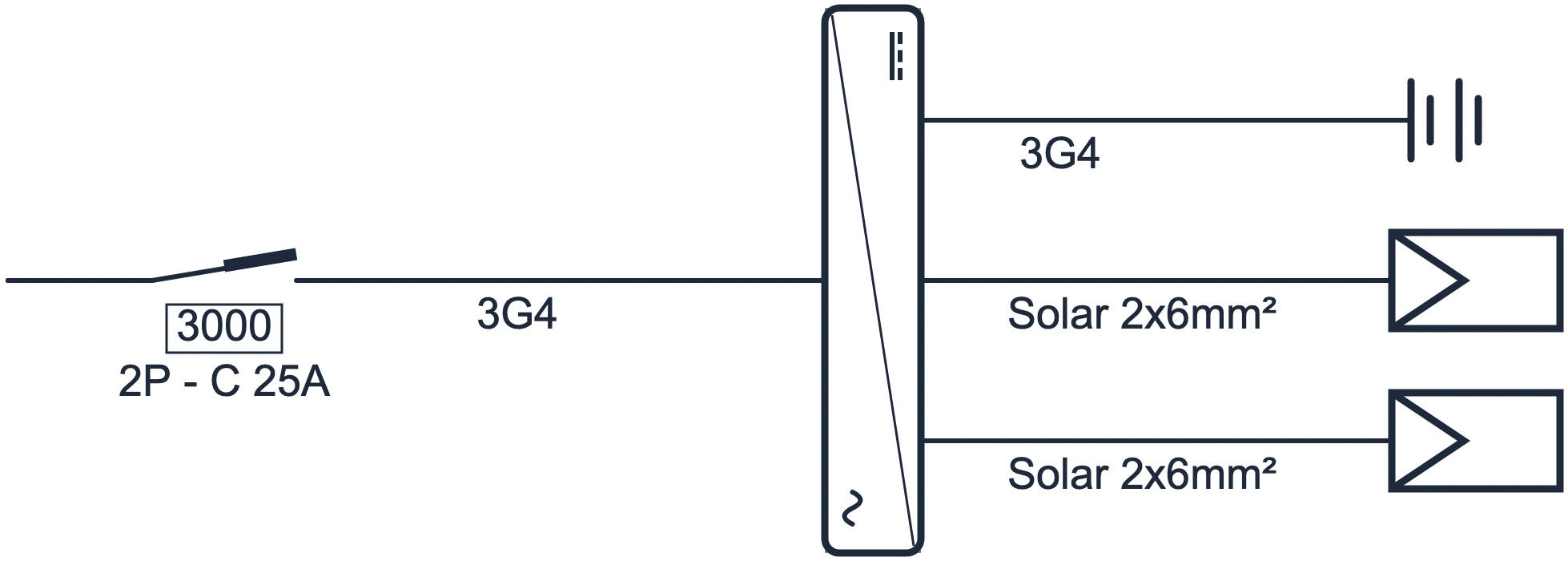

  • Symbole Convertisseur avec deux panneaux solaires et batterie dans un schéma unifilaire Convertisseur avec deux panneaux solaires et batterie installation hybride

Convertisseur AC/DC

Aussi appelé AC/DC, onduleur, redresseur, alimentation, bloc d'alimentation, adaptateur

Le symbole d'un convertisseur ou d'une alimentation entre courant alternatif (AC) et courant continu (DC).

Onduleur hybride

Aussi appelé onduleur avec secours, sortie EPS, onduleur batterie, hybrid inverter, secours

Un onduleur avec une sortie normale et une sortie de secours séparée qui continue d'alimenter des circuits en cas de panne de réseau.

Module de commutation (ATS)

Aussi appelé ATS, inverseur de source, commutateur de secours, module de commutation automatique, backup box, secours

Un tableau avec un module qui bascule automatiquement sur l'alimentation de secours en cas de panne de réseau.

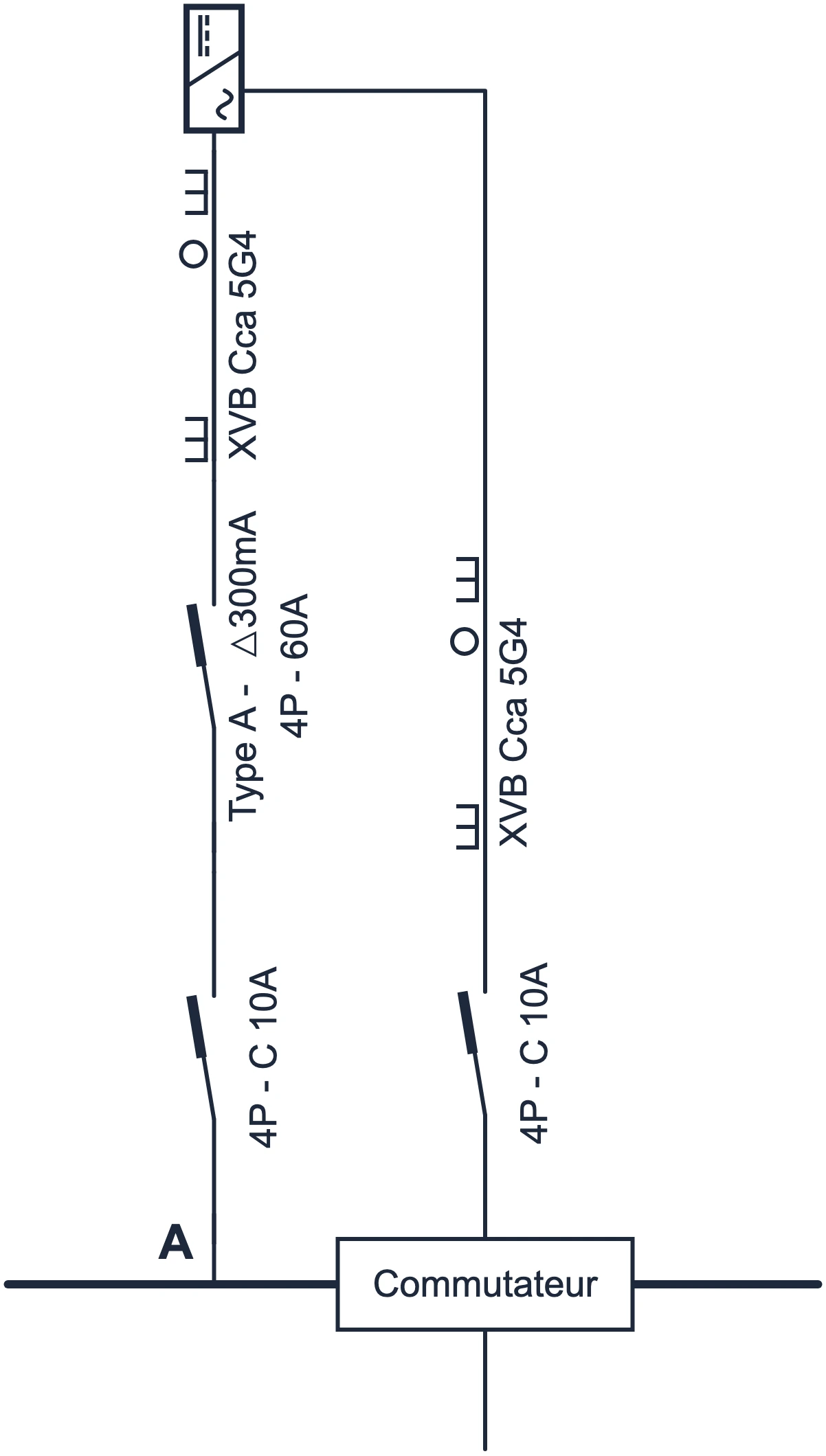

Système EPS (secours)

Aussi appelé alimentation de secours, circuit de secours, backup, EPS, emergency power supply, secours

Une installation de secours complète en une fois : le tableau avec module de commutation, l'onduleur hybride et la liaison entre les deux.

Domotique 2

Module domotique

Aussi appelé domotique, maison intelligente, smart home, contrôleur domotique, module de sortie, KNX, Niko Home Control

Un module domotique avec entrées et sorties, sur lequel vous raccordez les circuits commandés.

Commande domotique

Aussi appelé commande, bouton domotique, prise commandée, point lumineux commandé

Un élément commandé ou lu par la domotique : une prise, un point lumineux, un bouton-poussoir ou un interrupteur.

Voir 4 variantesMasquer les variantes
  • Symbole Commande domotique point lumineux dans un schéma unifilaire Commande domotique point lumineux
  • Symbole Commande domotique prise dans un schéma unifilaire Commande domotique prise
  • Symbole Commande domotique bouton-poussoir dans un schéma unifilaire Commande domotique bouton-poussoir
  • Symbole Commande domotique interrupteur dans un schéma unifilaire Commande domotique interrupteur

Sonnettes, détection et sécurité 11

Sonnette

Aussi appelé sonnerie, carillon, sonnette de porte

Le symbole d'une sonnette. Une sonnette en très basse tension se dessine avec le transformateur de sonnerie devant.

Voir 2 variantesMasquer les variantes
  • Symbole Sonnette dans un schéma unifilaire Sonnette
  • Symbole Sonnette avec transformateur dans un schéma unifilaire Sonnette avec transformateur

Ronfleur

Aussi appelé vibreur, buzzer, avertisseur sonore

Le symbole d'un ronfleur (buzzer).

Sirène

Aussi appelé alarme, sirène d'alarme

Le symbole d'une sirène, par exemple d'un système d'alarme.

Serrure électrique

Aussi appelé gâche électrique, ouvre-porte, serrure de porte, serrure électromagnétique

Le symbole d'une serrure électrique ou d'une gâche électrique.

Détecteur de fumée

Aussi appelé détecteur incendie, avertisseur de fumée, alarme incendie

Le symbole d'un détecteur de fumée.

Détecteur de gaz

Aussi appelé détecteur de fuite de gaz, alarme gaz

Le symbole d'un détecteur de gaz.

Détecteur de chaleur

Aussi appelé détecteur thermique, détecteur thermovélocimétrique

Le symbole d'un détecteur de chaleur, qui réagit à la température plutôt qu'à la fumée.

Détecteur de flamme

Aussi appelé détecteur de flammes

Le symbole d'un détecteur de flamme.

Détecteur (général)

Aussi appelé détecteur, capteur

Le symbole général d'un détecteur sans type particulier.

Détecteur de mouvement

Aussi appelé détecteur de présence, PIR, infrarouge

Allume l'éclairage ou déclenche une alarme en cas de mouvement. Le principe de détection (infrarouge, radar ou ultrasons) figure dans le symbole.

Voir 3 variantesMasquer les variantes
  • Symbole Détecteur de mouvement IR dans un schéma unifilaire Détecteur de mouvement IR PIR, infrarouge
  • Symbole Détecteur de mouvement radar dans un schéma unifilaire Détecteur de mouvement radar HF, haute fréquence
  • Symbole Détecteur de mouvement à ultrasons dans un schéma unifilaire Détecteur de mouvement à ultrasons ultrasons

Capteur de mouvement

Aussi appelé capteur de présence, capteur, capteur PIR

Le symbole d'un capteur de mouvement, par exemple comme entrée d'un système domotique ou d'alarme.

Dans 1filaire

Utiliser ces symboles dans votre schéma unifilaire

1

Cherchez le symbole

La bibliothèque de symboles se trouve à gauche de la feuille de dessin. Son champ de recherche connaît les mêmes noms et synonymes que cette page.

2

Placez-le sur le schéma

Cliquez sur le symbole, puis à l'endroit du schéma où il doit venir. 1filaire fait la connexion et tient à jour la numérotation des circuits.

3

Complétez les caractéristiques

Le nombre de pôles, le calibre, le type de câble ou l'étanchéité se règlent par symbole. Plus d'explications dans le guide.

Essayez vous-même

Dessinez votre schéma unifilaire avec ces symboles

Dessin gratuit dans votre navigateur, sans installation. Vous ne payez qu'au moment où vous voulez imprimer le plan sans limitation.

Démarrer un projet gratuit
Questions fréquentes

Questions sur les symboles du schéma unifilaire

Quels symboles utilise-t-on dans un schéma unifilaire ?

Un schéma unifilaire montre chaque circuit, du tableau de distribution jusqu'au dernier récepteur : la protection (disjoncteur, interrupteur différentiel ou fusible), le câble et les éléments raccordés comme les prises, interrupteurs, points lumineux et appareils. Cette page reprend tous les symboles que vous pouvez utiliser pour cela dans 1filaire.

Ces symboles sont-ils conformes au RGIE ?

1filaire dessine les symboles tels qu'ils sont utilisés dans les schémas unifilaires belges selon le RGIE. Un schéma n'est complet que si les caractéristiques sont correctes : nombre de pôles, calibre, type de câble et section. Vous les complétez par symbole dans 1filaire.

Quelle est la différence entre un interrupteur va-et-vient et un permutateur ?

Avec deux interrupteurs va-et-vient, vous commandez un point lumineux depuis deux endroits. Pour le commander depuis trois endroits ou plus, vous placez un ou plusieurs permutateurs entre les deux va-et-vient. Avec beaucoup de points de commande, un télérupteur et des boutons-poussoirs est souvent plus simple.

Quelle est la différence entre un disjoncteur et un interrupteur différentiel ?

Un disjoncteur protège un circuit contre les surcharges et les courts-circuits. Un interrupteur différentiel protège contre les courants de fuite vers la terre, et donc contre l'électrocution. Sur le schéma unifilaire, vous les dessinez séparément, chacun avec ses caractéristiques comme le calibre, la sensibilité (par exemple 30 mA ou 300 mA) et le type.

Comment retrouver un symbole dans 1filaire ?

Tapez le nom dans le champ de recherche de la bibliothèque de symboles. Comme sur cette page, 1filaire reconnaît aussi des synonymes. Cliquez sur le symbole et placez-le sur votre schéma.

Que faire si le symbole que je cherche manque ?

Utilisez le symbole général d'un appareil et indiquez son nom à côté. Signalez-nous aussi le symbole manquant via le formulaire de contact, nous verrons si nous l'ajoutons.

Faut-il aussi un plan de situation en plus du schéma unifilaire ?

Oui, pour le contrôle d'une installation domestique, le schéma unifilaire s'accompagne d'un plan de situation qui montre où se trouve chaque élément. Dans 1filaire, vous placez les éléments de votre schéma unifilaire directement sur le plan de situation.
